U-BLOX NINA E REDE GSM
O objetivo deste BLOG é demonstrar como é possível utilizar o ARDUINO para programar o módulo U-BLOX NINA B302 para ter acesso a INTERNET via GSM via LISA-U200.
+
LISA-U2
Com W-CDMA de 6 bandas (UMTS) e GPRS / EDGE de banda quádrupla, os módulos LISA-U2 são adequados para redes em todo o mundo.
Os recursos incluem taxas de dados de até 21,1 Mbit / s (downlink),um rico conjunto de protocolos da Internet, área muito pequena, área muito baixa consumo de energia e temperatura operacional estendida alcance. Os módulos LISA-U2 fornecem acesso totalmente integrado a produtos de posicionamento u-blox. A diversidade de antenas permite a Módulos LISA-U2 para fornecer as maiores velocidades de dados. Os módulos LISA-U2 são ideais para aplicações industriais / de consumidor que requerem transmissão de dados em alta velocidade e aplicações máquina a máquina. Eles são a escolha perfeita para terminais de internet móvel, tablets, infotainment para automóvel, sistemas de navegação conectados, segurança e vigilância sistemas, eCall, gerenciamento de frota, sistemas de medição, anti-roubo e outras aplicações automotivas. O pacote compacto SMT permite fácil fabricação emigração do u-blox SARA, LEON e outros módulos LISA é simples. Isso permite que os clientes tirem o máximo proveito de seus investimentos em hardware e software e fornece tempo de comercialização muito curto. Está disponível um amplo conjunto de certificados reguladores e de operadores nacionais.
Os módulos LISA-U2 são fabricados em locais certificados pela ISO / TS 16949. Cada módulo é testado e inspecionado durante a produção. Os módulos são qualificados de acordo com a ISO 16750 -Condições ambientais e testes elétricos de eletricidade e equipamentos eletrônicos para veículos rodoviários.
1) Baixe e instale a última versão da IDE do Arduino para o seu NINA.
2) Instale a LIB TINYGSM
https://github.com/vshymanskyy/TinyGSM
Essa biblioteca é fácil de integrar com muitos Sketchs que usam Ethernet ou WiFi. São fornecidos os exemplos PubSubClient (MQTT), Blynk, Cliente HTTP e Download de arquivo.
3) Abra o projeto BLYNKCLIENT
2) Instale a LIB TINYGSM
https://github.com/vshymanskyy/TinyGSM
Essa biblioteca é fácil de integrar com muitos Sketchs que usam Ethernet ou WiFi. São fornecidos os exemplos PubSubClient (MQTT), Blynk, Cliente HTTP e Download de arquivo.
3) Abra o projeto BLYNKCLIENT
- Habilite o modem da U-BLOX
- Defina sua APN e User/Pass
- Defina a URL a ser aberta
4) Conexões
Conecte o TXD do NINA no TXD do MODEM U-BLOX
Conecte o RXD do NINA no RXD do MODEM U-BLOX
PS: o TINY GSM aguarda 6 segundos para iniciar pq imagina que você reseta o MODEM ANTES.
NINA B302 - variant.h
#define PIN_SERIAL1_RX (1)
#define PIN_SERIAL1_TX (0)
Conecte o TXD do NINA no TXD do MODEM U-BLOX
Conecte o RXD do NINA no RXD do MODEM U-BLOX
PS: o TINY GSM aguarda 6 segundos para iniciar pq imagina que você reseta o MODEM ANTES.
NINA B302 - variant.h
#define PIN_SERIAL1_RX (1)
#define PIN_SERIAL1_TX (0)
5) Vá agora em Tools > Board > Boards Manager
6) Selecione o NINA, neste caso, NINA B302
7) Compile e Execute
Comandos enviados pelo NINA via TINYGSM e recebidos
Respostas do Modem
Lado do NINA B302

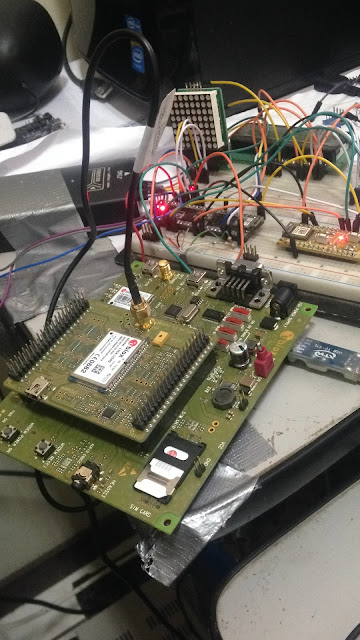

Circuito
Modem LISA-U200
Blynk APP conectado com END DEVICE (GSM)
8) Código
/**************************************************************
*
* For this example, you need to install Blynk library:
* https://github.com/blynkkk/blynk-library/releases/latest
*
* TinyGSM Getting Started guide:
* https://tiny.cc/tinygsm-readme
*
**************************************************************
*
* Blynk is a platform with iOS and Android apps to control
* Arduino, Raspberry Pi and the likes over the Internet.
* You can easily build graphic interfaces for all your
* projects by simply dragging and dropping widgets.
*
* Blynk supports many development boards with WiFi, Ethernet,
* GSM, Bluetooth, BLE, USB/Serial connection methods.
* See more in Blynk library examples and community forum.
*
* http://www.blynk.io/
*
* Change GPRS apm, user, pass, and Blynk auth token to run :)
**************************************************************/
#define BLYNK_PRINT Serial // Comment this out to disable prints and save space
// Default heartbeat interval for GSM is 60
// If you want override this value, uncomment and set this option:
#define BLYNK_HEARTBEAT 30
// Select your modem:
// #define TINY_GSM_MODEM_SIM800
// #define TINY_GSM_MODEM_SIM808
// #define TINY_GSM_MODEM_SIM868
// #define TINY_GSM_MODEM_SIM900
// #define TINY_GSM_MODEM_SIM7000
// #define TINY_GSM_MODEM_SIM5360
// #define TINY_GSM_MODEM_SIM7600
#define TINY_GSM_MODEM_UBLOX
// #define TINY_GSM_MODEM_SARAR4
// #define TINY_GSM_MODEM_M95
// #define TINY_GSM_MODEM_BG96
// #define TINY_GSM_MODEM_A6
// #define TINY_GSM_MODEM_A7
// #define TINY_GSM_MODEM_M590
// #define TINY_GSM_MODEM_MC60
// #define TINY_GSM_MODEM_MC60E
// #define TINY_GSM_MODEM_ESP8266
// #define TINY_GSM_MODEM_XBEE
// #define TINY_GSM_MODEM_SEQUANS_MONARCH
#include <TinyGsmClient.h>
#include <BlynkSimpleTinyGSM.h>
// Set serial for debug console (to the Serial Monitor, default speed 115200)
#define SerialMon Serial
// Hardware Serial on Mega, Leonardo, Micro
#define SerialAT Serial1
// or Software Serial on Uno, Nano
//#include <SoftwareSerial.h>
//SoftwareSerial SerialAT(2, 3); // RX, TX
// Your GPRS credentials, if any
const char apn[] = "claro.com.br";
const char user[] = "claro";
const char pass[] = "claro";
// You should get Auth Token in the Blynk App.
// Go to the Project Settings (nut icon).
const char auth[] = "xxxxxxxxxxxxxxxxxxxxxxxxx;
TinyGsm modem(SerialAT);
void setup()
{
// Set console baud rate
SerialMon.begin(115200);
delay(10);
// Set GSM module baud rate
SerialAT.begin(115200);
delay(6000);
// Restart takes quite some time
// To skip it, call init() instead of restart()
SerialMon.println("Initializing modem...");
modem.restart();
String modemInfo = modem.getModemInfo();
SerialMon.print("Modem Info: ");
SerialMon.println(modemInfo);
// Unlock your SIM card with a PIN
//modem.simUnlock("1234");
Blynk.begin(auth, modem, apn, user, pass);
}
void loop()
{
Blynk.run();
}
Versão com LIB Async - Múltiplas conexões simultâneas
Visite
Questoes: suporte@smartcore.com.br
FONTES:
THANKS TO Khoi Hoang
https://www.u-blox.com/sites/default/files/LISA-U2_ProductSummary_%28UBX-13003273%29.pdf
https://github.com/vshymanskyy/TinyGSM
THANKS TO Khoi Hoang
https://www.u-blox.com/sites/default/files/LISA-U2_ProductSummary_%28UBX-13003273%29.pdf
https://github.com/vshymanskyy/TinyGSM
